参数信息
Input voltage range 输入电压 |
90Vac to 264Vac |
Normal voltage range标称输入 | 100Vac to 240Vac |
Frequency range 频率范围 | 50Hz/60Hz±5% |
Max input ac current 最大输入电流 | 2.0Amax at full load condition |
Inrush current (cold start) 浪涌电流 | 30Atyp peak, 120Vac;50Atyp peak, 220Vac |
Efficiency(full load) 效率 | 85% at 100VacTyp; 87% at 220Vac Typ. |
Leakage Current 泄漏电流 | Less Than 0.5mA, 240Vac input |
Power Factor 功率因数 | >0.95@100VAC; >0.93@230VAC Full load |
Input Fuse 输入保险 | T3.15AH/250Vac |
1. Safety （安全规格）
Power safety reference the followingstandards
电源安全性参考下列标准:
1) *UL60950/UL60065
2) *EN60950/EN60065
3) *GB4943-1995/GB8898-2001
2. EMC （电磁兼容性）
2.1 EMI （电磁干扰）
Power electromagneticinterference reference the following standards:
电源电磁干扰参考下列标准：
1) Conduction Emission : （传导干扰度）
*EN55022, CLASS B
2) RadiatedEmission : （辐射干扰度）
*EN55022, CLASS B
Note：The powerboard should be assembled in customer product to test for passing the abovecriterion.需配合用户电路整机通过上述标准。
2.2 EMS （电磁抗扰）
The powersupply EMI is referenced to the following standards
电源电磁抗扰参考下列标准：
1) ESD （静电抗扰度）
*GB17626.2-1998/IEC61000-4-2 Lever 3
2) EFT （脉冲群抗扰度）
*GB17626.4-1998/IEC61000-4-4 Lever 3
3)SURGE （雷击浪涌）
*GB17626.5-1998/IEC61000-4-5 Lever 3
4）DIP (电压跌落)
*GB17626.11-1998/IEC61000-4-11 Class B/C

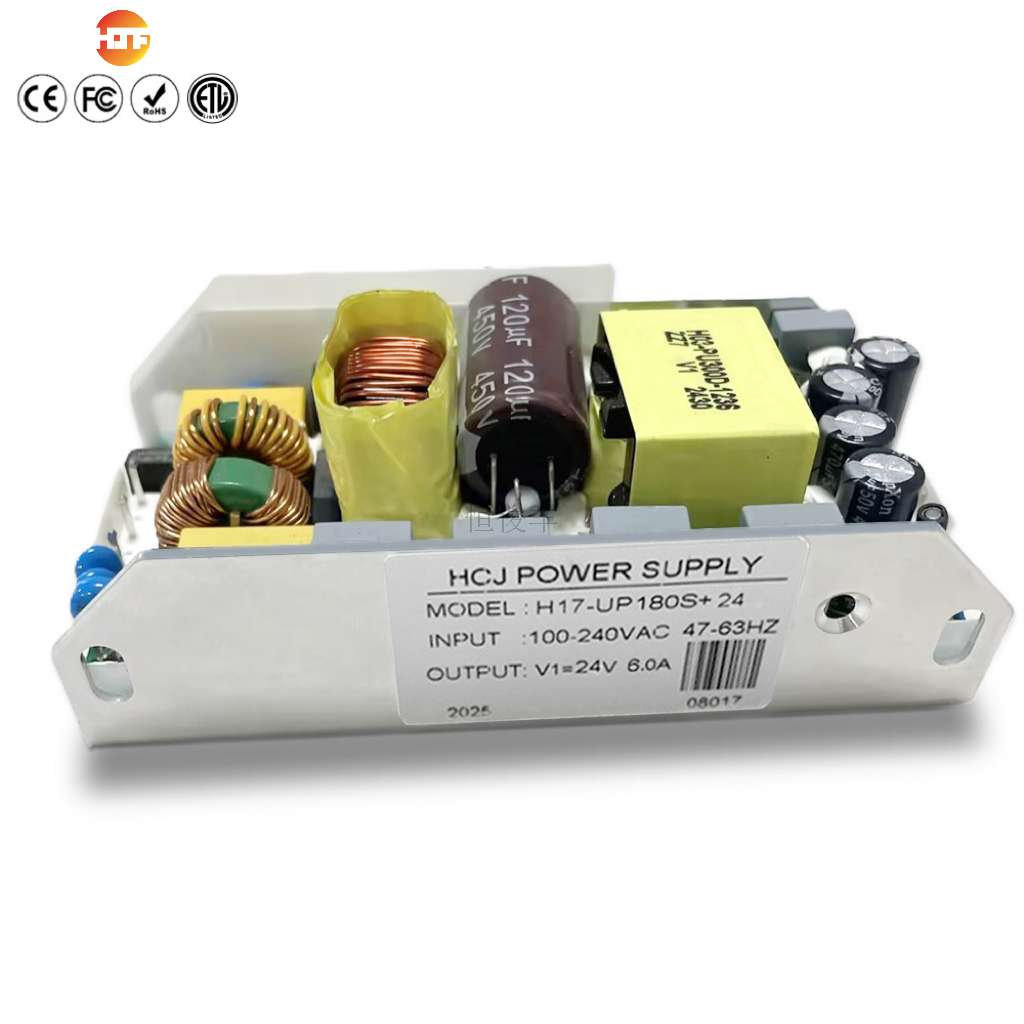

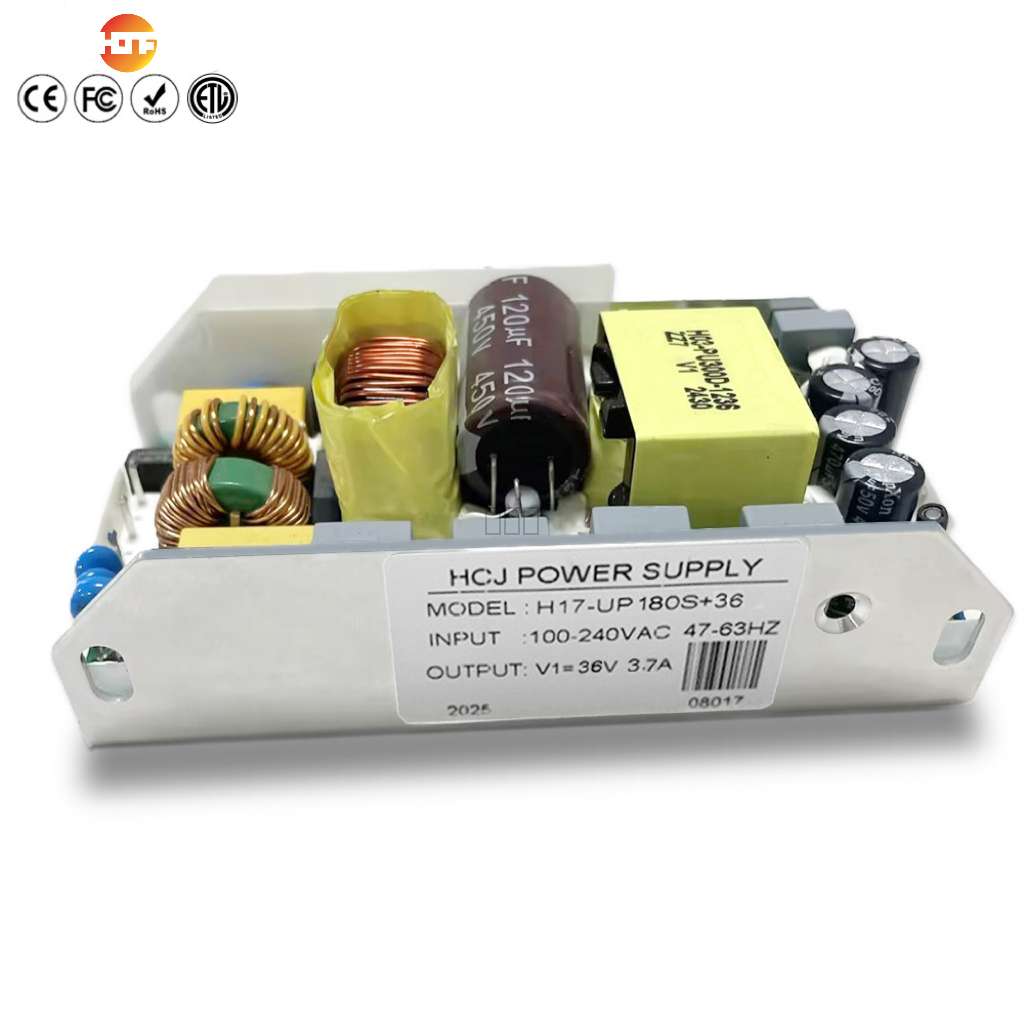

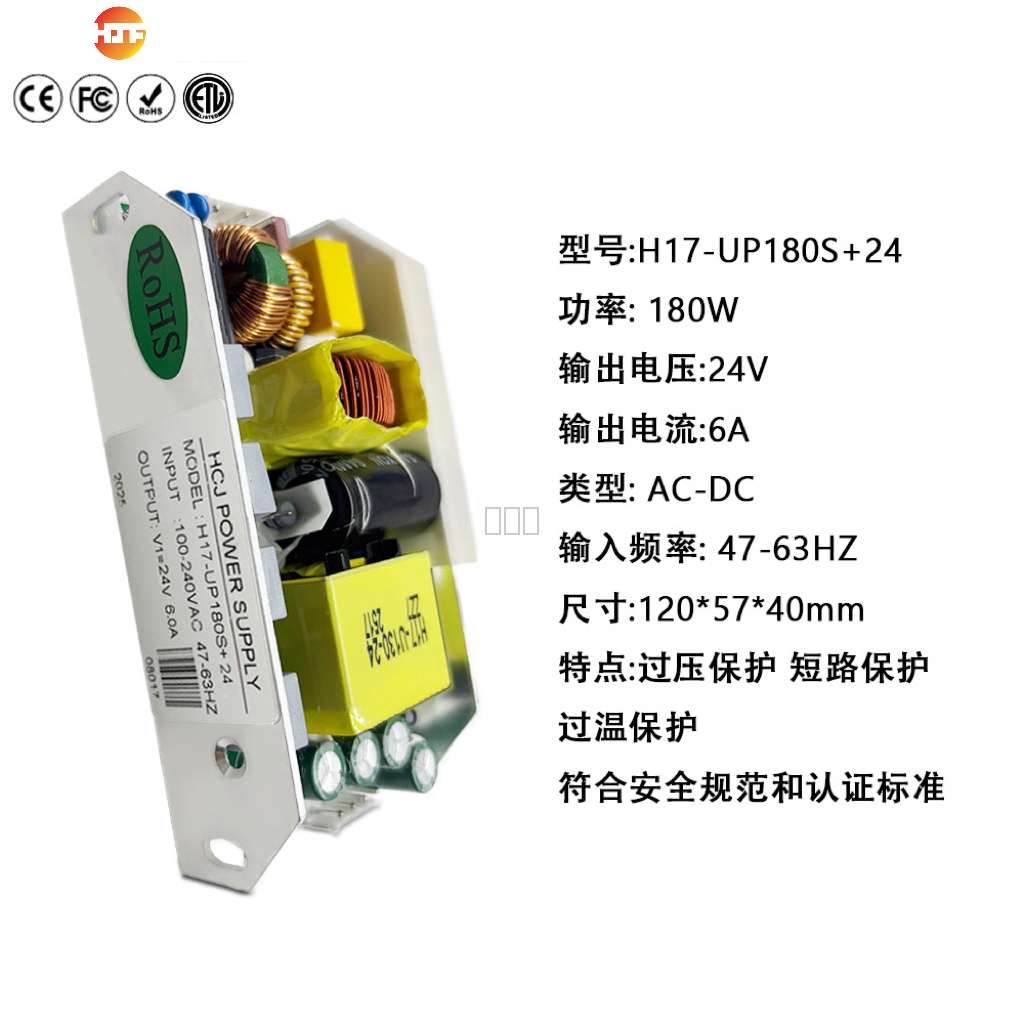

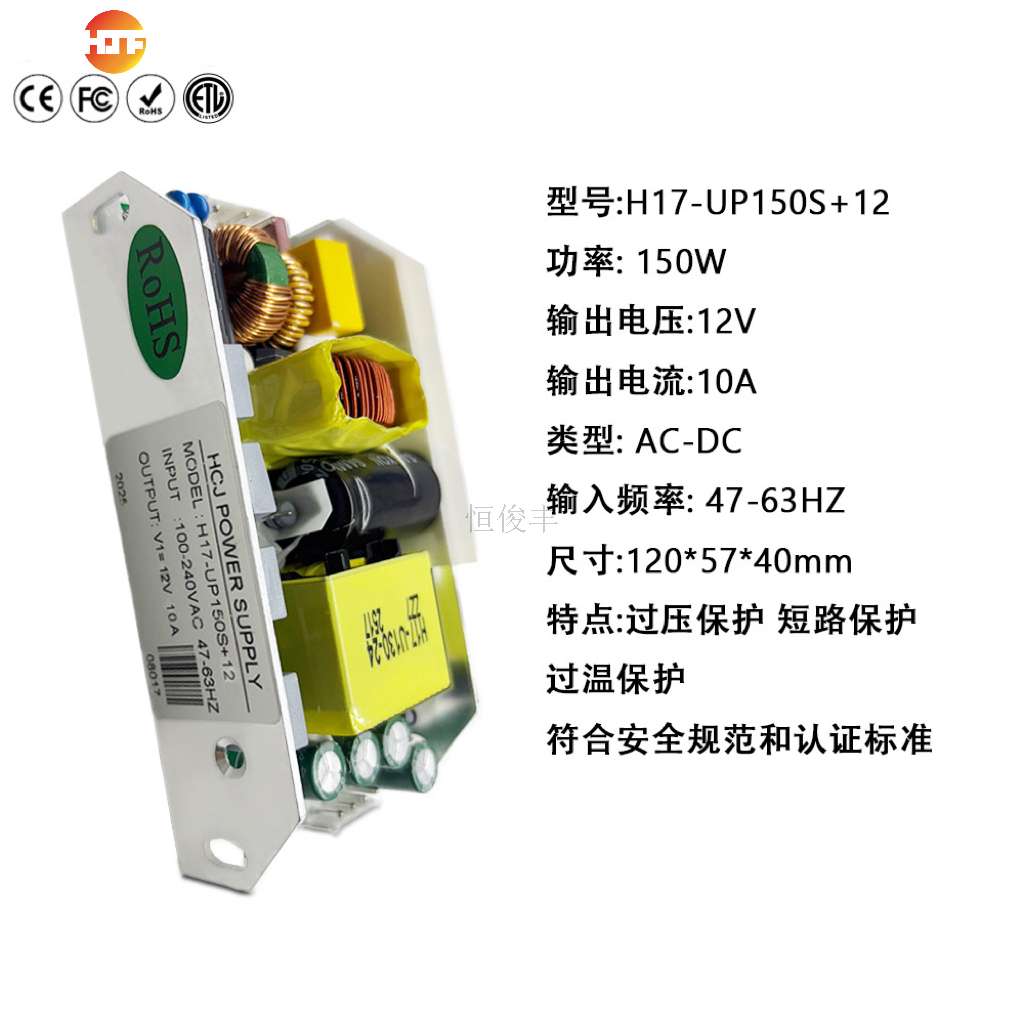

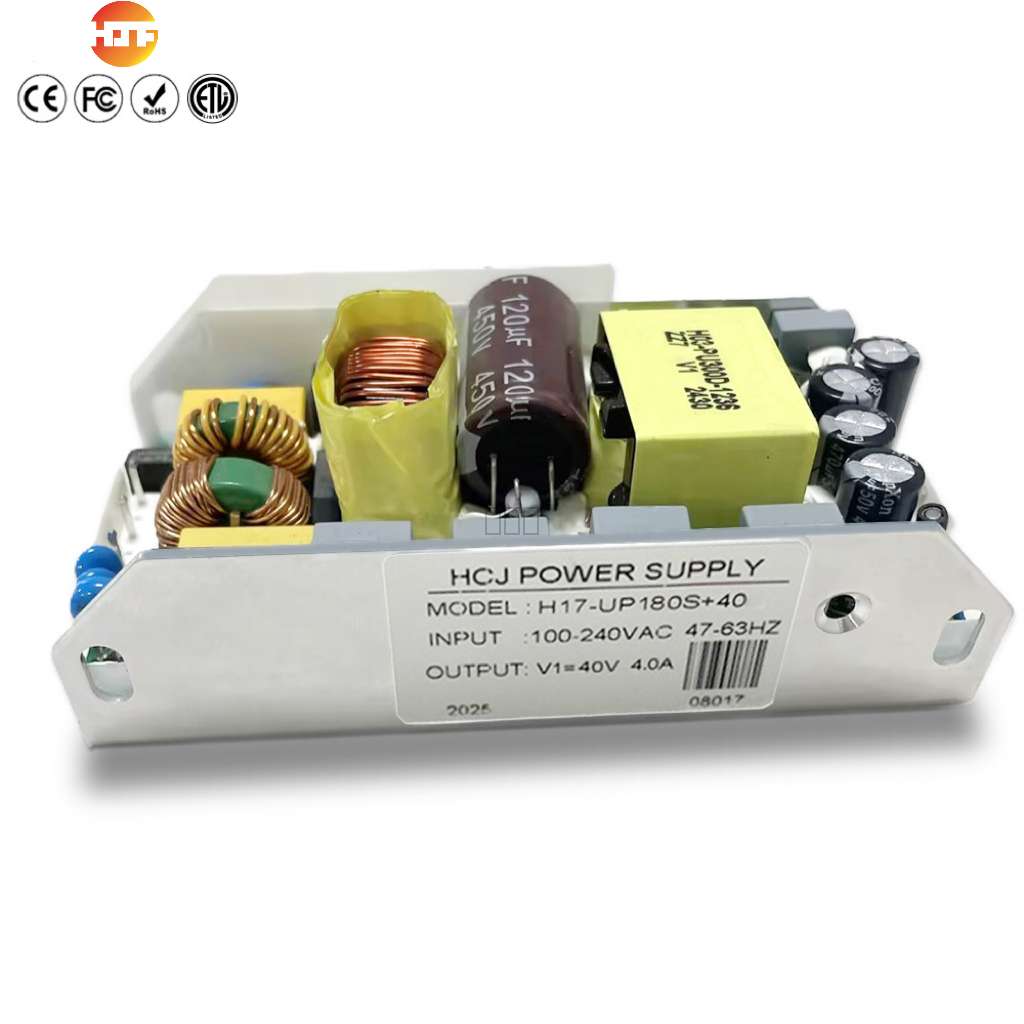

H17具小体积、高效率、输出稳定，单/双路DC输出，全球宽压100-240V输入。采用高质量电子元器件，具有：CE、ETL、FCC、ETLC、ROHS等认证。广泛适用于舞台灯光、安防监控、氢氧机、直流电机等领域

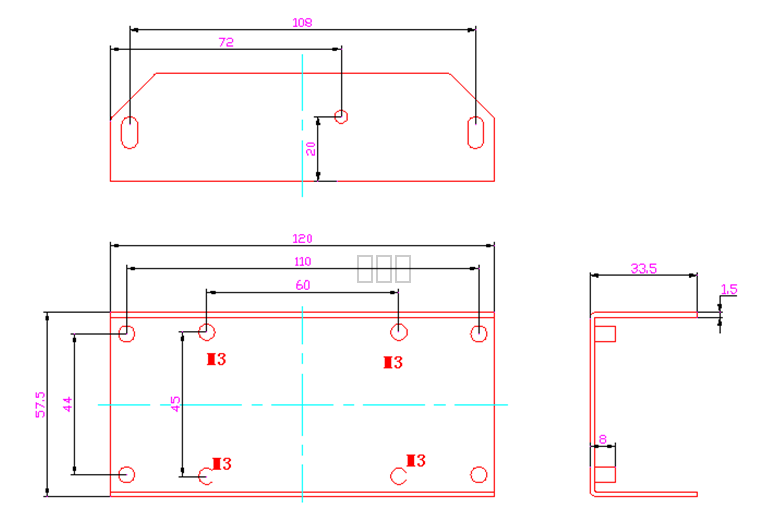

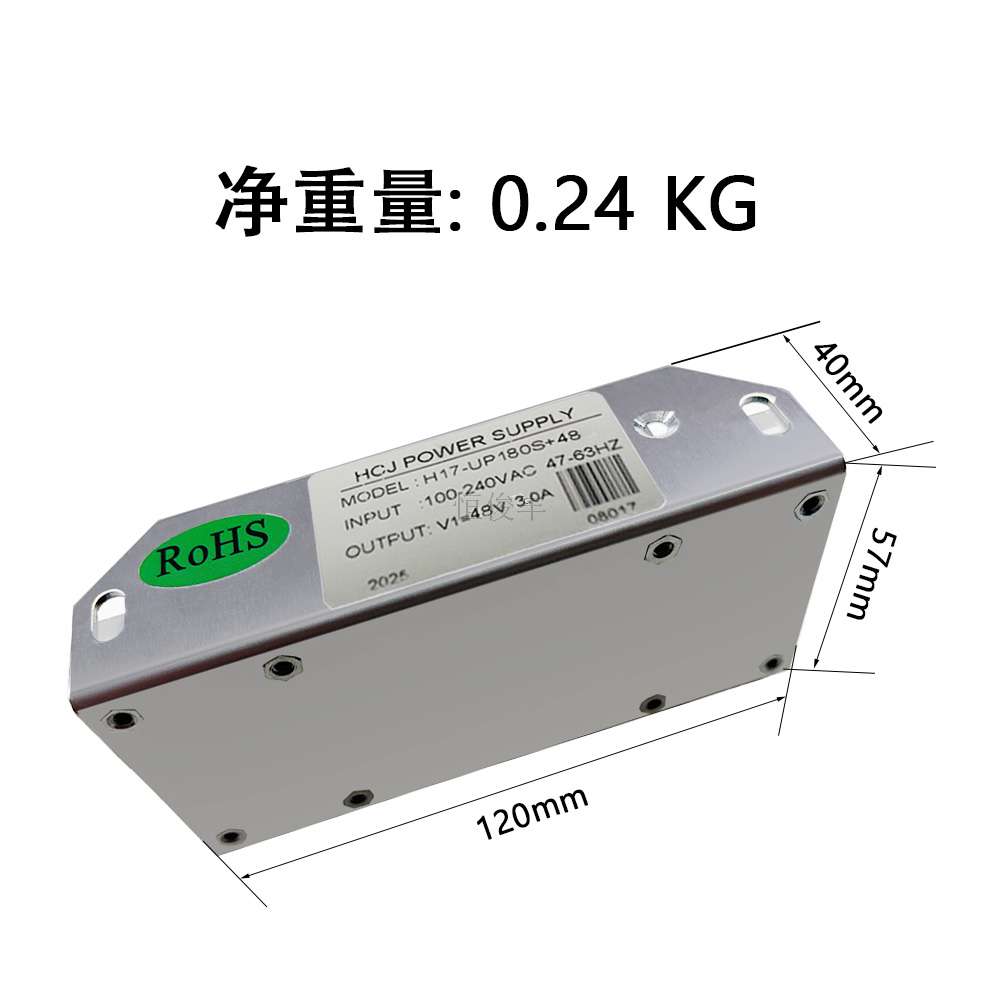

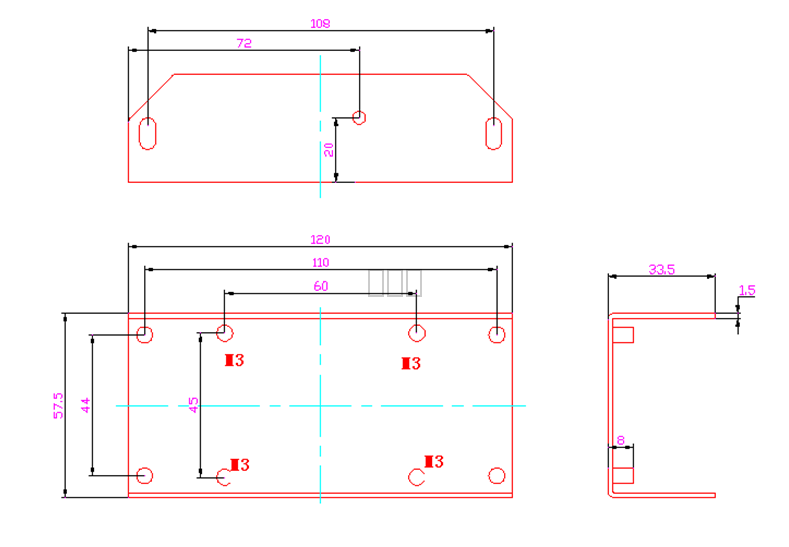

安装尺寸
